Вентиляционные установки FlaktWoods

Транснациональная компания FläktWoods со штаб-квартирой в Швеции является передовым мировым производителем систем вентиляции и кондиционирования для
зданий самого различного назначения. Оборот компании в 2012 году составил 600 млн. евро, штат сотрудников насчитывает более 3 800 человек. Технические решения, которые предлагает FläktWoods своим клиентам, востребованы во всем мире. Вентиляция FläktWoods установлена на таких значимых объектах, как: лондонское метро, клиники и больницы в Канаде, тоннель под Ла-Маншем, скоростные поезда во Франции, европейский Диснейленд – список огромен. Недаром компания FläktWoods признана производителем номер один в Европе в области вентиляции. Эффективная вентиляция является неотъемлемым фактором в создании комфортного микроклимата в помещении. Однако в погоне за комфортом не стоит забывать о том, что вентиляционное оборудование должно соответствовать экологическим требованиям и оказывать минимальное воздействие на окружающую среду. Установки PRIME полностью соответствуют требованиям экологических стандартов современного строительства.

PRIME: квинтэссенция технологий

Большой опыт работы позволил компании FlaktWoods соединить свои лучшие разработки в установке PRIME. Это серия высококачественного вентиляционного оборудования – лучшего в своем классе. Главный козырь PRIME – энергоэффективность без ущерба производительности. Вентиляционные системы PRIME изготавливаются на современном высокотехнологичном заводе в Швеции. Компания обеспечивает полный цикл производства оборудования и контроль качества на каждом этапе, что гарантирует надежность всех узлов и деталей. Автоматизированный и отлаженный до мелочей процесс позволяет производить оборудование в кратчайшие сроки. Учитывая европейское происхождение и производство, вентиляционные системы PRIME полностью соответствуют международным стандартам.

PRIME

• это прогрессивные технологии, ставшие эталоном для большинства специалистов в области кондиционирования и вентиляции:
• энергосберегающий ротор PRIME;
• крыльчатка вентилятора собственной разработки с высоким КПД;
• высокотехнологичные двигатели с постоянными магнитами и регулированием частоты вращения;
• встроенная интеллектуальная система управления;
• максимальная заводская комплектация по принципу Plug'n' Play.

Лучшее решение в своем классе!

Заслонки
Заслонки поставляются смонтированными на установке. Приводы заслонок подключены к контроллеру установки.

Вентилятор и электродвигатель с постоянным магнитом
Новые электродвигатели с постоянным магнитом PM отличаются исключительной энергоэффективностью, что позволяет снизить удельную мощность вентилятора на единицу объема воздуха SFPv, а также расходы на электроэнергию.

Несущая рама
Конструкция несущей рамы позволяет упростить монтаж установки и снизить стоимость работ на объекте. Установка поставляется в сборе на единой несущей
раме. При необходимости установка может быть разделена на несколько модулей.

В системе управления и регулирования установки PRIME по умолчанию предусмотрены следующие функции:

• Регулирование расхода воздуха на вентиляторах.
• Управление нагревателями и охладителями.
• Контроль состояния фильтров.
• Настройка и регулировка ротора утилизации
• энергии.
• Регулировка заслонок.
• Утилизация холода.
• Система управления зданием в качестве опции интерфейса.
• Экономия энергии с использованием функции летнего ночного охлаждения.
• Подача аварийных сигналов.

• Три опции регулирования температуры:
• регулирование температуры в помещении.
• регулирование температуры вытяжного воздуха.
• регулирование температуры приточного воздуха.

Система управления и регулирования
Встроенная система управления позволяет легко запустить установку и эффективно управлять всеми узлами и элементами, а также интегрировать ее в систему BMS. Стандартно предусмотрена возможность управления через Интернет.

Пульт управления
Пульт прост в использовании и имеет русифицированный интерфейс. Задняя панель пульта оснащена магнитом, благодаря чему по окончании работы специалист может зафиксировать его на корпусе установки. Корпус пульта имеет степень защиты IP65 от влаги и пыли, что позволяет использовать пульт вне помещений.

Фильтр
Фильтры класса M5 или F7 для приточного и вытяжного воздуха, обеспечивающие эффективную фильтрацию при незначительном перепаде давления.
В случае загрязненного наружного воздуха могут использоваться фильтры предварительной очистки воздуха, которые увеличивают срок службы фильтров тонкой очистки.

Подключения воздуховодов
Возможности для подключения прямоугольных воздуховодов позволяют быстро соединять воздуховоды с установкой.

Рекуператор Prime
Одним из главных достоинств системы является уникальный по своей эффективности роторный рекуператор Prime. Устройство способно существенно снизить капитальные и эксплуатационные затраты на всю систему кондиционирования благодаря рекуперации как явной, так и скрытой теплоты (оно обладает высокими показателями КПД утилизации влаги). Ротор PRIME c функцией передачи влаги повышает влажность приточного воздуха в морозные дни с 10-15% до 30-40%, что значительно улучшает микроклимат в помещении.

PRIME – лучший ротор с рекуперацией влаги и тепла
Главной особенностью установки является рекуператор роторного типа PRIME. Он осуществляет сразу две функции – утилизацию содержащихся в проходящем через ротор воздухе как тепла, так и влаги. Благодаря рекуперации тепла в холодный период осуществляется эффективный подогрев приточного воздуха, а в теплое время года, если помещение кондиционируется, происходит охлаждение приточного воздуха.
Ротор PRIME в утилизации влаги не имеет себе равных, он на 30% эффективнее лучших в настоящее время роторных рекуператоров, применяющих разные технологии. Этого удалось добиться благодаря тому, что на обширную поверхность теплообменника нанесено покрытие из сорбционного материала. В его мельчайших порах адсорбируются молекулы воды, содержащиеся в проходящем воздухе. Затем после поворота ротора влага передается встречному потоку воздуха, что значительно повышает эффективность рекуперации. Благодаря такой конструкции эффективность рекуперации установок PRIME значительно выше, чем у других представленных на рынке «энтальпийных» роторов, в которых для создания захватывающих влагу ячеек обычно применяют методику травления поверхности. В холодный период года ротор PRIME рекуперирует до 86% тепловой энергии, благодаря чему возможно использование менее производительного и более дешевого нагревателя. Однако основным преимуществом рекуператора в PRIME с функцией передачи влаги в отопительный сезон является его способность повышать относительную влажность приточного воздуха с 10-15 до 30-40%, что значительно улучшает микроклимат помещения. В зависимости от климатических особенностей региона потребность в высокой производительности системы увлажнения либо снижается, либо в ней полностью отпадает необходимость.

Благодаря использованию ротора PRIME тепловая нагрузка на систему кондиционирования снижается на 40-70% , вследствие чего обеспечивается:

• Возможность использовать чиллер меньшей производительности;
• Снижение стоимости компонентов для монтажа чиллера;
• Уменьшение объема монтажных и сервисных работ;
• Увеличение коммерческого пространства на объекте;
• Сокращение потребления электроэнергии на 50 %;
• Уменьшение нагрузки на энергосистему и снижение ее стоимости.
• Надежная работа при низких температурах.

В летний период ротор PRIME сокращает поступление избыточной влаги в помещение с приточным воздухом. Благодаря этому свойству использование установки PRIME позволяет значительно сократить нагрузку на систему кондиционирования и улучшить микроклимат в помещении.

Какую реальную экономию может обеспечить установка PRIME?
У покупателя есть выбор: купить дорогую высокоэффективную систему вентиляции и кондиционирования, которая позволит сократить эксплуатационные затраты, или установить дешевую систему, сэкономив на капитальных затратах, а эксплуатационные затраты не брать в расчет. В России есть стереотип, что стоимость энергоресурсов у нас невысока, поэтому второй вариант весьма распространен. Но оправдан ли? Каждый год стоимость энергоресурсов в России растет примерно на 10%. Прогнозы Минэкономразвития неутешительны: в 2015-2020 годах цены на электроэнергию вырастут в 3-4 раза. Стоимость энергоресурсов в России уже сравнялась с тарифами в США и странах Евросоюза, где спасением стало активное применение на предприятиях, в офисах и в жилых домах энергосберегающих методов рекуперации теплоты. Поскольку в России традиция использовать подобные системы еще не прижилась, логичен вопрос: как быстро они окупят свою более высокую по сравнению с традиционными системами стоимость. Чтобы ответить на этот вопрос, сравнили три варианта решения системы вентиляции для объекта 2 000 м2:

1. Установка PRIME.
2. Установка с традиционным ротором.
3. Приточно-вытяжная установка без рекуператора. Были произведены расчеты стоимости владения для условий России и текущих цен на энергоносители (программа LCC).

Использование системы PRIME позволяет:

• Установить чиллер меньшей производительности и экономить как на стоимости этого чиллера, так и на относящихся к нему эксплуатационных расходах.
• Снизить мощность, требуемую для нагрева приточного воздуха, сэкономив на котле и эксплуатационных расходах.
• Уменьшить габариты и вес хладоцентра и, соответственно, нагрузку на кровлю.

С учетом этих расходов дополнительные инвестиции в установку PRIME окупаются даже до начала эксплуатации.

PRIME – очевидный выбор, позволяющий создать в помещении прекрасный микроклимат и свести к минимуму эксплуатационные расходы.

Эксплуатация

PRIME – наиболее энергоэффективная вентиляционная установка из представленных на рынке!

• Низкие эксплуатационные расходы и энергопотребеление.
• Установка соответствует требованиям новых строительных и экологических сертификатов (LEED, Breeam и т. д.)
• Встроенная система управления обеспечивает высокую энергоэффективность и надежность эксплуатации установки.
• В конструкции установки предусмотрены функции, позволяющие оптимизировать ее работу.

Проектирование

Низкое значение удельной потребляемой мощности вентилятора SFP позволяет выбрать установку меньших размеров!

• Установка соответствует требованиям Европейской директивы о продукции, связанной с энергоресурсами (ErP). В конструкции установки предусмотрены сверхэкономичные электродвигатели типа PM (с постоянным магнитом), а также эффективный ротор утилизации теплоты и влаги PRIME.
• Простой интерфейс программы ACON облегчает процесс подбора и конфигурирования установки PRIME.
• Экспорт файлов в формате DWG и DXF из программы подбора.

Монтаж

Высокая заводская готовность установок позволяет сократить время монтажа!

• Установки поступают с завода максимально готовыми к запуску: остается лишь подключить их к системе воздухораспределения и электрической сети.
• Электропроводка и датчики в секциях монтируются на заводе.
• Если установку необходимо транспортировать через узкие участки помещений, её корпус может быть разделен на отдельные модули.
• Быстрый запуск установки обеспечивается наличием встроенной системы управления. Все параметры, заданные при подборе, предварительно прописаны в контроллере.

PRIME: правильный выбор!

Современные здания нуждаются в эффективной вентиляции. Нам всем хочется, чтобы в помещении был создан комфортный микроклимат. Одновременно мы хотели бы снизить энергопотребление вентиляционного оборудования и его воздействие на окружающую среду. Оборудование также должно соответствовать требованиям новых законодательных норм. Мы поможем вам решить все эти задачи! Компания FläktWoods стремится предоставить заказчикам лучшие в своем классе решения в сфере кондиционирования воздуха. Новая серия стандартизированных вентиляционных установок PRIME уникальна, как и все оборудование компании FläktWoods. С его помощью можно решить все задачи, связанные с кондиционированием воздуха в офисных, торговых и жилых помещениях. Стандартизированное оборудование, быстрая доставка, легкость монтажа – вот плюсы системы PRIME. Ввод в эксплуатацию осуществляется партнерами Daichi, прошедшими обучение по программе FläktWoods. Оптимизация энергоэффективности, снижение затрат на срок службы и идеальный микроклимат в помещении – все эти преимущества объединены в одном чрезвычайно привлекательном предложении. Помимо этого следует отметить, что компания постоянно стремится снизить воздействие на окружающую среду, оказываемое как ее производством, так и поставляемым оборудованием.

PRIME: достоинства системы

• Высокое качество воздуха в помещении
• Низкие эксплуатационные затраты
• Простая процедура выбора
• Заводская сборка
• Короткий срок поставки
• Надежная работа
• Длительный срок службы

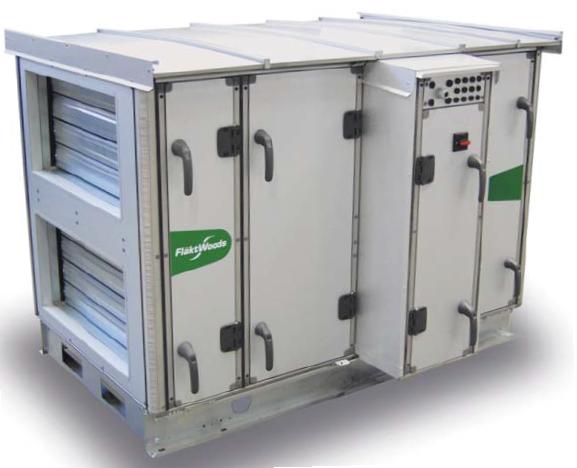

Модельный ряд PRIME

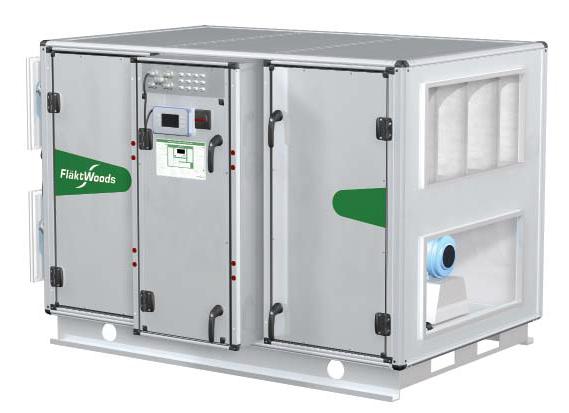

Установка PRIME, типоразмеры 005–050, со встроенным контроллером

Программа Smart Web PRIME

Программа Smart Web PRIME предназначена для непрерывного контроля за исправностью, надлежащим функционированием и производительностью установки PRIME – 24 часа в сутки, 7 дней в неделю, 365 дней в году!

• Диаграмма функционирования для каждого проекта с обновлением значений в режиме реального времени.
• Дистанционная установка технологических параметров, графика работы, календаря особых режимов и т. п.
• Регистрация трендов, позволяющая отслеживать и оптимизировать работу установки.
• Рассылка аварийных сообщений по электронной почте.
• Снижение количества вызовов ремонтного персонала.
• Несложная процедура установки

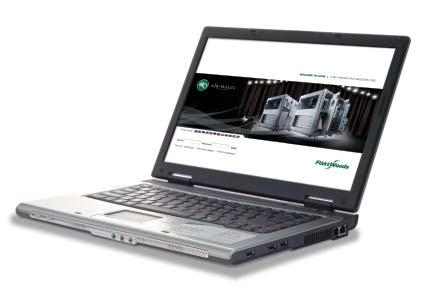

Программа выбора оборудования ACON

Программа Acon представляет собой разработанный компанией FläktWoods инструмент для выбора оборудования и конфигурирования вентиляционных установок. Программа позволяет быстро и удобно подбирать требуемую конфигурацию установки PRIME.
Веб-приложение компании FläktWoods для выбора оборудования регулярно обновляется. При этом пользователям не требуется загружать обновления и устанавливать их на своем компьютере. Программа Acon обеспечивает доступ пользователей ко всему массиву информации и поддержки, необходимому для конфигурирования установки:

• Размеры установки.
• Данные об уровнях шума.
• Данные о производительности установки.
• Данные о КПД установки.
• Данные о затратах за срок службы.
• Экспорт файлов с расширениями DWG и DXF.

Будем рады ответить на все Ваши вопросы!
